TESTECK
矩形密封穿隔模块
模块化矩形密封穿隔系统
作为泰士特针对矩形开口密封场景研发的核心产品，模块化矩形穿隔密封系统以 “模块化组合、全维度防护、长周期可靠” 为核心优势，通过科学的结构设计与优质材料选型，破解传统矩形密封 “适配难、成本高、维护繁” 的行业痛点，广泛应用于海事船舶、轨道交通、能源化工等多领域，为电缆与管道贯穿防护提供稳定可靠的解决方案。
01
产品架构：
精准匹配矩形工况的模块化设计

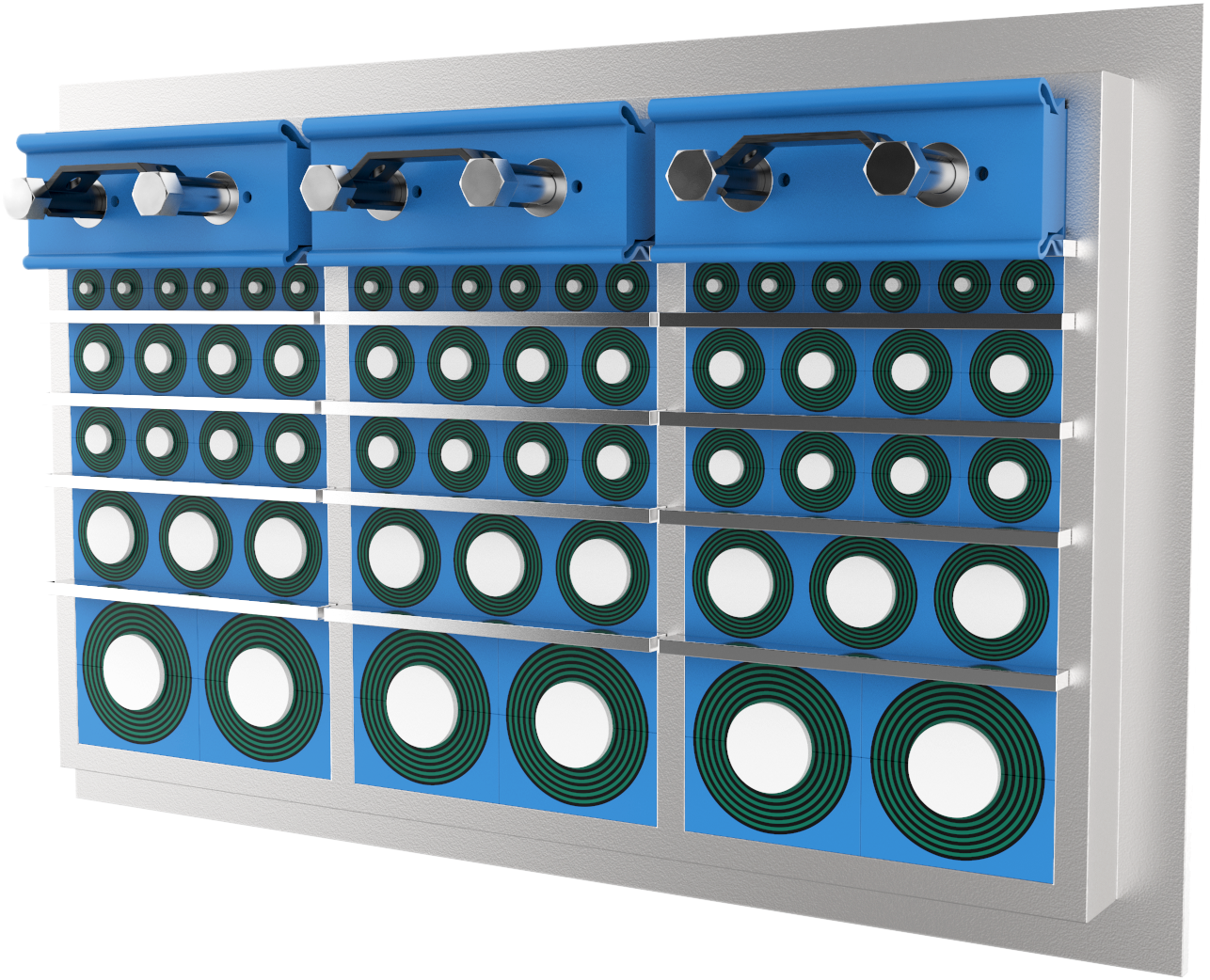

系统核心由 “框架 + 功能模块 + 辅助配件” 构成，通过标准化组件组合实现高效密封，具体组成如下：
组成部件 | 材质 / 规格 | 核心作用 |
矩形框架 | 316L 不锈钢 | 提供坚固结构支撑，耐受腐蚀与机械冲击，适配矩形开口的固定与密封基准需求； |
密封模块 | EPDM （三元乙丙橡胶） | 核心密封单元，矩形密封模块适配 3-98mm 外径的电缆 / 管道，通过弹性贴合实现水密、气密防护； |
盲堵 模块 | EPDM | 封堵未使用的开口位置，避免间隙泄漏，保持系统整体密封性能； |
涨紧 装置 | EPDM+316L | 调节模块松紧度，补偿安装误差，确保密封模块与电缆 / 管道、框架的紧密贴合； |
隔板 | 316L 不锈钢 | 分隔不同类型的电缆 / 管道（如动力电缆与控制电缆），兼具耐腐蚀与防火作用； |
SL-55 | 润滑脂 | 降低模块安装时的摩擦损伤，增强橡胶模块的耐老化性能，延长密封寿命 |

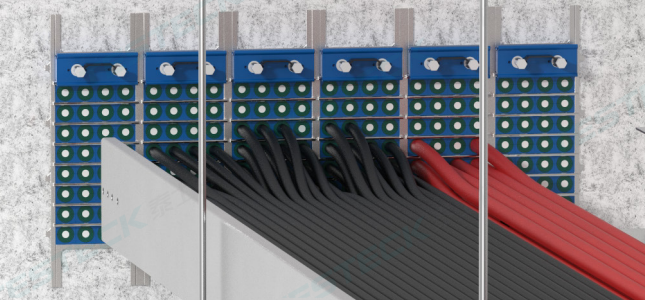

其核心设计亮点在于模块化组合逻辑：无需为特定矩形开口尺寸定制整体密封件，通过不同数量的密封模块、盲堵模块与框架的灵活拼接，即可适配各类矩形开口规格；
同时支持框架前后面双向安装，允许开口存在较大加工公差（±5mm内均可兼容），大幅降低现场手工切割或精密加工的成本，尤其适配施工环境复杂的现场开孔场景。
02
全场景覆盖：
从基础建设到特种领域的广泛适配
系统凭借对不同工况的强适应性，已广泛应用于多个关键领域与场景，精准解决各个场景下的矩形开口密封需求：
综合管廊
用于综合管廊内电缆竖井、水平穿墙部位的密封，阻断地下潮气、积水与灰尘侵入，保护管廊内高压电缆与控制线路安全；
生物实验室
适配实验室控制柜、端子箱的矩形开口，通过 IP68 防护与气密密封（0.5MPa），防止实验气体泄漏或外界污染物进入，保障实验环境洁净与人员安全；
海事船舶
覆盖军用 / 民用船舶的舱壁、甲板矩形开口，抵御海水盐雾腐蚀与海浪冲击，同时满足船舶防火（A-0/A-60 耐火等级）与防爆需求；
轨道交通领域
应用于高铁、地铁的车体电控箱、电缆沟入室接口，耐受振动冲击（符合轨道交通 EN 50155 标准）与高低温波动，确保列车电气系统稳定运行；
能源领域
适配光伏电站逆变器柜、水电站端子箱、风电塔筒控制柜的矩形开口，防护等级达 IP68，抵御户外雨雪、沙尘与高温环境；
化工领域
用于化工车间的管道穿舱矩形开口，通过 0.5MPa 水密 / 气密密封与 A-60 耐火等级，阻断酸碱介质泄漏与火灾蔓延，满足化工防爆区域的安全要求。

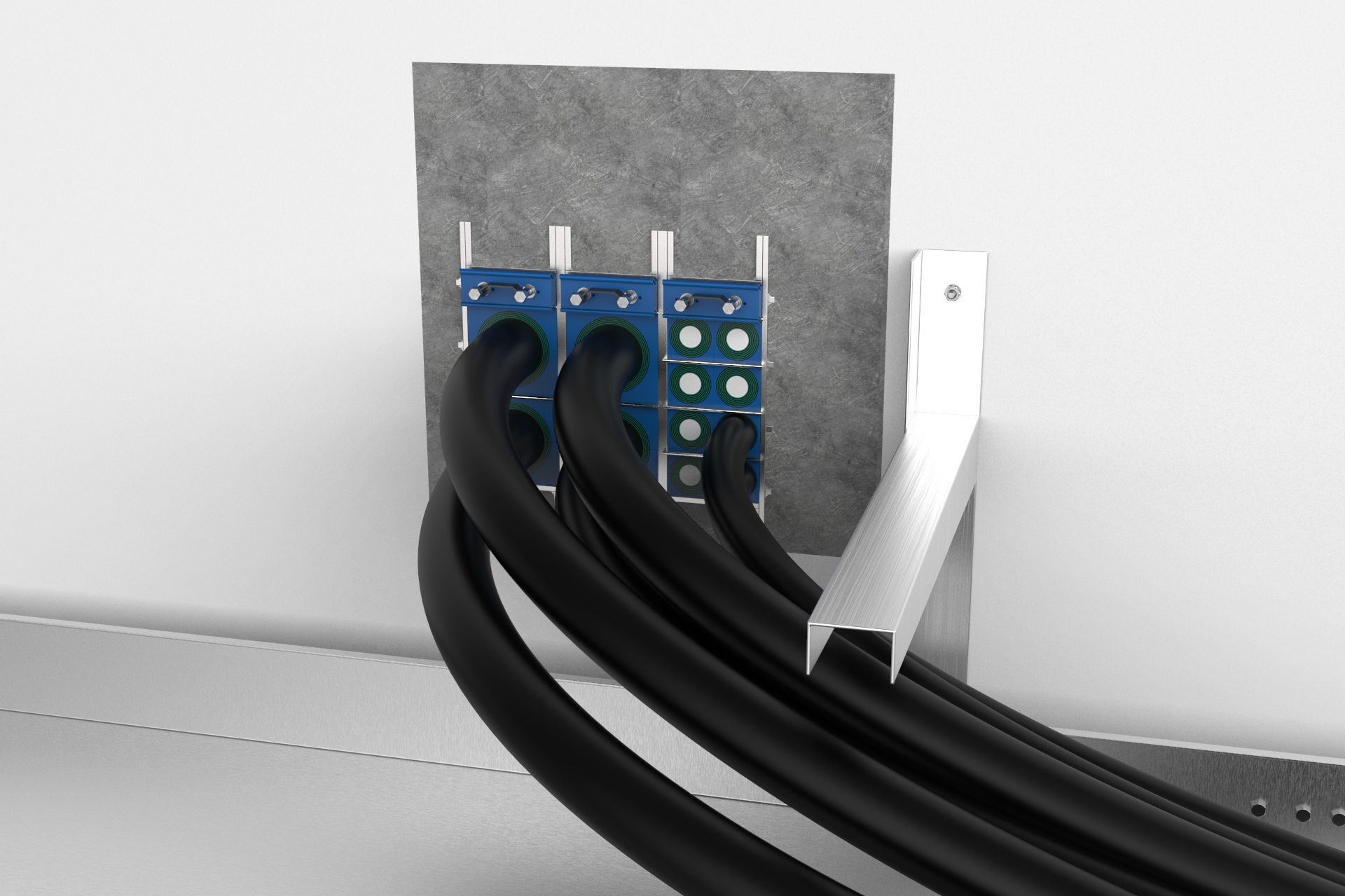

在典型工况场景中，系统表现尤为突出：无论是垂直安装的电缆竖井、水平贯穿的墙体接口，还是狭小空间的电控箱、船舶的舱壁甲板，均能通过模块化组合快速适配，无需复杂施工调整。
03
核心性能：
极致防护与长效可靠的双重保障
系统通过权威标准认证与严苛测试，在密封性能、耐火等级、使用寿命等关键指标上表现优异，为各领域提供稳定防护：
密封性能：
水密等级达 0.5MPa，可承受 5 米水深的压力而无泄漏，适配地下管廊积水、船舶甲板涉水等场景；
气密等级达 0.5MPa，有效阻断气体渗透，满足实验室、化工车间的气体隔离需求；
整体防护等级为IP68，完全防尘且可长期浸泡在水中，是户外、潮湿环境的理想密封选择。
防火性能：
满足《国际耐火试验程序应用规则》（FTP 规则），提供A-0、A-60 两级耐火等级：
A-0 级：在标准耐火测试中，火焰与高温气体在 0 小时内不穿透密封系统，适配非关键防火区域；
A-60 级：可抵御 60 分钟的标准火灾，火焰与烟气不蔓延，为人员疏散与灭火救援争取关键时间，适配船舶舱壁、化工车间等核心防火区域。
使用寿命：
凭借 316L 不锈钢框架的抗腐蚀特性（通过 1000 小时盐雾测试无锈蚀）与三元乙丙橡胶（EPDM）的耐老化性能（抗紫外线、臭氧老化测试达 2000 小时），系统设计使用寿命长达30 年，远超传统橡胶密封件（5-8 年）的寿命周期，大幅减少后期维护更换成本。
结语
矩形工况密封的 “模块化革新”
模块化矩形穿隔密封系统以 “标准化组件应对多样化需求”的设计理念，打破了传统矩形开口密封 “一孔一定制” 的局限，同时通过严苛的性能指标与广泛的场景适配性，成为管廊、船舶、能源、化工等领域的优选方案。其不仅解决了矩形开口密封的 “适配难、成本高” 问题，更以 30 年长效可靠的防护性能，为各行业的电气与管道系统安全运行筑牢 “矩形防线”，推动矩形工况密封技术向更高效、更经济、更可靠的方向升级。
